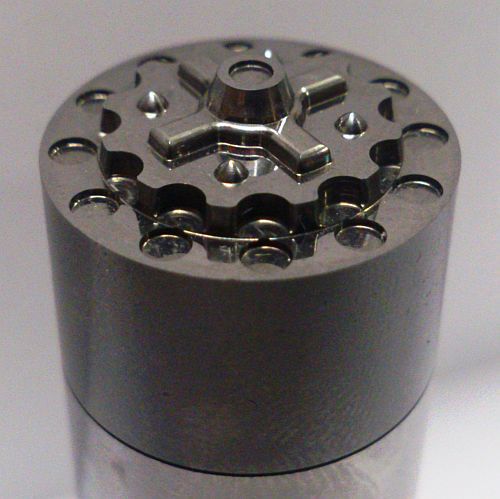

山形形状冲模

被加工材∶G6

研磨机∶微细精加工机。

加工过程∶不进行电火花成形加工。
直接切削包含凹凸部，过盈由粗加工工具加工。

加工时间∶约40小时连续加工

1.12个包凹部直径的误差是、±0.0011mm

对段差1.5000mm要求，实际做到1.4967mm。(3.26μ误差)
2种工具，各使用1个。
光是磨削加工磨刀石的消耗使精度不稳定而带来的难题，却可以实现了形状。

2.机械抛光最后成形

表面粗糙度(Ra)0.0314μm

3.大幅度降低成分

运行成本是以前的1/10以下。
