微型部件用冷镦模
使用于电子部品等零件渐渐趋向微小化。
微型部件用镦模使用于极细螺丝・铆钉・半导体导线・插头等微小部品的制造。
关于微型螺丝用模具
微型螺丝主要用在家电、手机、游戏机、电脑等领域里。
本公司所制作的模具生产的螺丝多半应用在此领域。
本公司制作了世界上最小级螺丝轴径为0.3mm的展示用样品。
本公司还可制作到最小轴径0.2mm。可惜世间不能广泛利用是因为没有可以紧固的螺丝刀而没有生产厂家。

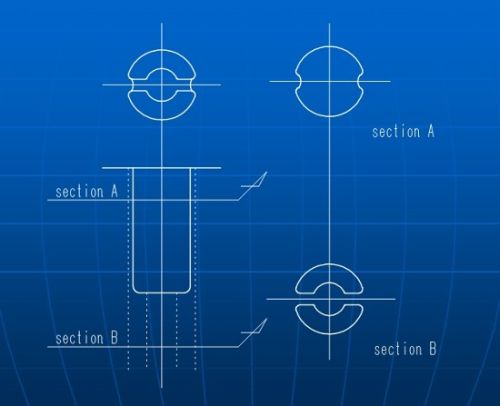

复杂形状零部件用模具
![复杂形状零部件用模具 复杂形状零部件用模具](https://www.tbyk.co.jp/wp-content/uploads/2012/10/zu5002.jpg.pagespeed.ce.Vfu6nALOGF.jpg)
各种主模及冲模
![各种主模及冲模 各种主模及冲模](https://www.tbyk.co.jp/wp-content/uploads/2012/10/dice2.jpg.pagespeed.ce.LLD27NV-ou.jpg)
![各种主模及冲模 各种主模及冲模](https://www.tbyk.co.jp/wp-content/uploads/2012/10/NIZ95632.jpg.pagespeed.ce.6MbdwBXPnz.jpg)
图为组合模的模片(套片)。
模片的上面是圆形,下面是长圆形,
通过冷镦加工能形成如图所示的形状零件。
![各种主模及冲模 各种主模及冲模](https://www.tbyk.co.jp/wp-content/uploads/2012/10/NIZ93872.jpg.pagespeed.ce.a7UKjN1fut.jpg)
![各种主模及冲模 各种主模及冲模](https://www.tbyk.co.jp/wp-content/uploads/2012/10/NIZ95762.jpg.pagespeed.ce.nVGlF_Dlq-.jpg)
图为组合模的模片(套片)
因是四角形,材料压缩时应力向模片的四个直角角方向施加。为了分散应力设计成4块。
虽然成本高,但考虑品质、寿命等因素时,比整体化优越。
如图片的右边零件的头部紧下面部分是由这个模具成形的。
冷镦模的形式
![冷镦模的形式 冷镦模的形式](https://www.tbyk.co.jp/wp-content/uploads/2012/10/cn032.png.pagespeed.ce.0WJhRfolU2.png)

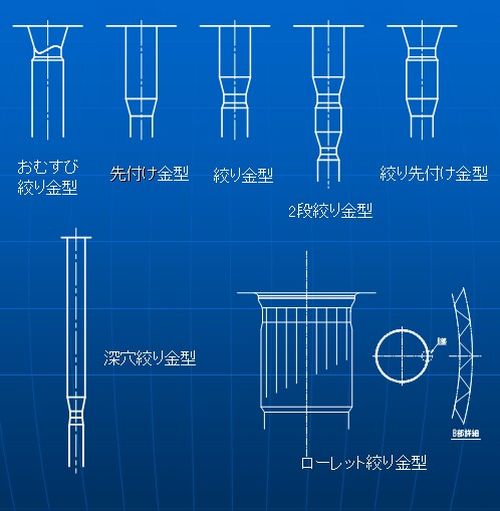

冷镦模的内孔的形状式样
![冷镦模的内孔的形状式样 冷镦模的内孔的形状式样](https://www.tbyk.co.jp/wp-content/uploads/2012/10/hd-12.jpg.pagespeed.ce.rvP0dAIrNw.jpg)
