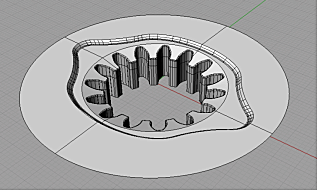

齿轮形模具样品

齿轮形模具样品
齿轮形模具样品

被加工材   ∶超硬合金(G6左右)
使用加工机∶由微细精加工机IQ300的切削加工
               基孔齿轮部分由线切割加工机加工
加工时间   ∶30数小时

[特征]直接切削,且不用抛光,微细加工部的精度提高

对齿轮型的基孔和15°锥形的连接处R0.3直接机械加工。

以前的加工法的电火花加工,放电后需要进行磨光,所以容易破坏fillet的形状。直接机械加工可以克服这个问题。切削成形可以省略抛光工序,加工精度100%可以反映到产品。

另,如样品除基孔外是机械切削成形,这样的大的尺寸形状加工,一般精度部分用电火花成形,高精度的部分由直接切削的组合加工也可以考虑的。
